ISO7741
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
ISO774x 高速、5000 VRMS 4 チャネル・デジタル・アイソレータ



モデル (1)

タイトル カテゴリ 種類 日付
ISO7741 IBIS Model IBIS Model ZIP 2017年 10月 2日

設計キット&評価モジュール (3)

内容 型番 ソフトウェア/ツール・タイプ
24 channel Type 3 30W EVM for FirmPSE TPS23882EVM-084 評価モジュールと評価ボード
ISO7741 高速、堅牢な EMC 特性の 4 チャネル・デジタル・アイソレータの評価モジュール ISO7741EVM 評価モジュールと評価ボード
ISO7741DBQ 高速、EMC 特性の優れたクワッド・チャネル・デジタル・アイソレータの評価モジュール ISO7741DBQEVM 評価モジュールと評価ボード

リファレンス・デザイン

電源内蔵デジタル・アイソレータを使用する、サイズとコストを最適化したバイナリ・モジュールのリファレンス・デザイン

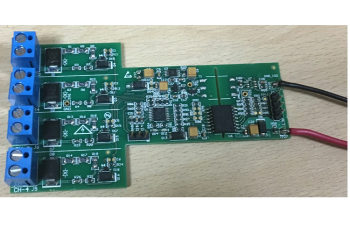

TIDA-00847 は、4 チャネルの DC 入力バイナリ・モジュール向けにスペースとコストを最適化した TI Design リファレンス・デザインです。測定精度の改善とステータス表示機能のために必要な TI 製品はわずか 2 個で、システム設計の簡素化を実現します。マイコン・ベースのバイナリ・モジュールは、バイナリ入力の測定分解能を改善し、高精度で再現性のある障害通知機能など、システムの性能を向上します。また、同じデザインで複数の公称入力電圧に対応しているため、複数のハードウェア・バージョンが不要で、テスト、製造、フィールド・サポートの労力を低減できます。この TI Design リファレンス・デザインの 4 つの入力チャネルは、チャネルあたりのコストを最小化するために、グループ絶縁した複数の入力として構成されています。10 ビットの A/D コンバータ(ADC)は、広い範囲にわたって、±3% および ±1V の精度で DC 入力を測定します。EMI および EMC について事前認証テスト済みです。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

CAD/CAE シンボル

型番 パッケージ|ピン数 CAD ファイル(.bxl) STEP モデル(.stp)
ISO7741 ダウンロード ダウンロード
ダウンロード ダウンロード

テキサス・インスツルメンツは Accelerated Designs, Inc. と連携して、TI 製品用の回路図記号と PCB レイアウト・フットプリントを提供しています。

CAD シンボルを表示するには、以下の手順に従ってください。

ステップ 1: ソフトウェアをダウンロードしてインストールします Ultra Librarian software

ステップ 2:CAD ファイル(.bxl)のテーブルから記号およびフットプリントをダウンロードします。

ステップ 3:Ultra Librarian Reader ソフトウェアで .bxl ファイルを開きます。

完了 CAD/CAE 記号データベースは //webench.ti.com/cad/ でご確認いただけます。

PCB フットプリントと回路図記号は、特定ベンダに依存しないフォーマットでダウンロードできます。ダウンロード後に Ultra Librarian Reader を使用して、業界トップクラスの EDA CAD/CAE 設計ツールにエクスポートすることができます。 Ultra Librarian Reader . このリーダーはで入手可能 無償ダウンロード

Ultra Librarian Reader は、Ultra Librarian ツールセットの一部で、実質的にどんな EDA CAD/CAE フォーマットでも、コンポーネントとその属性の生成、インポート、エクスポートが可能です。
