タッチパネル製品向けソリューション

テキサス・インスツルメンツ（TI）は、タッチパネル機器向けに、超低消費電力 MSP430 マイコン、静電容量式/抵抗感圧式タッチ・スクリーン・コントローラ、慣性/ピエゾ・ハプティクス・アクチュエータ・ドライバを提供しています。

ハプティクス技術は、タッチベース・インターフェイスを通じて触感フィードバック機能を提供します。こうしたタッチベース技術は数十年前から採用されていましたが、最近ではとりわけ、ハンドヘルド、ポータブル、タッチパネル搭載のコンシューマ向け電子機器や産業機器で、急速に普及が進んでいます。ハプティクス技術を採用すると、デバイスの振動により、ユーザー体験を大幅に向上し、高付加価値化の実現が可能になります。

新製品! DRV2667：業界最高の集積度のピエゾ・ハプティクス・ドライバ

TI の DRV2667 は、高度なデジタル・インターフェイス、設定可能な昇圧コンバータ、高電圧アンプを搭載した高集積ピエゾ・ハプティクス・ドライバです。競合製品とは異なり、大サイズで高価なトランスを不要にしていることから、ピエゾ・ハプティクス波形生成のための、業界最小の包括的なシングルチップ・ソリューションを提供します。

『DRV2667』の主な特長

高電圧差動アンプによって最大 200Vpp の出力を生成でき、幅広いピエゾ・アクチュエータをサポート
15V ～ 105V の昇圧コンバータにより、外付け部品やトランスを不要に
デジタル・インターフェイス、内蔵メモリ、2ms の立ち上がり時間により、高速応答時間とリアルな触感フィードバックを実現可能
高電圧ピエゾ・ハプティクスのための包括的シングルチップ・ソリューションにより、基板面積とコストを低減
スマートフォン、タブレット、白物家電、車載機器などの広範な製品で、最高の忠実度を提供する HD ピエゾ・ハプティクス機能を実現

関連製品

DRV2665 ピエゾ・ハプティクス・ドライバは、『DRV2667』のように、業界をリードするアナログ/デジタル機能の集積度を実現しています。(ただし、波形保存のための 2KB の RAM は非内蔵)。

DRV8662 ピエゾ・ハプティクス・ドライバは、TI の高電圧昇圧コンバータとピエゾ・ドライバを集積しています(ただし、デジタル・インターフェイスは非内蔵)。

新製品! DRV2605：比類ない性能と 123 種類のロイヤリティ・フリーのハプティクス効果を提供する先進ハプティクス・ドライバ

DRV2605 ハプティクス・ドライバは、スマートフォン、タブレット端末、電子書籍端末、冷蔵庫、電子レンジ、洗濯機などのコンシューマ機器と産業機器への、現実感の高いハプティクス（触感フィードバック）機能の採用を容易にします。

『DRV2605』の主な特長

Immersion 社の 123 種類のハプティクス効果をロイヤリティ・フリーで提供する、業界初の ERM/LRA ハプティクス・ドライバ
オーディオ-ハプティクス変換モードにより、音楽、映画、ゲームのオーディオを自動的にハプティクス効果へ変換し、オーディオとビデオ・コンテンツのユーザー体験をさらに向上
スマート・ループ・アーキテクチャ
- 自動オーバードライブと停止機能により、ソフトウェアのプログラミングの簡素化と、起動時間と停止時間の50%短縮を可能に
- LRA向けの自動共振追跡機能は、競合製品に比べ振動力を倍増し、消費電力を半減
- 自動アクチュエータ診断機能とレベル追跡機能により、全環境下で加速度を均質化
1.5mm 角と業界最小のパッケージ・サイズを実現

関連製品

DRV2604 ERM/LRA ハプティクス・ドライバは、オーディオ-ハプティクス変換モードと Immersion 社のハプティクス効果ライブラリを搭載していませんが、『DRV2605』と同一コアを使用しており、業界をリードする性能と省電力性能を提供します。また、カスタム波形ライブラリを保存するための波形 RAM を内蔵しています。

Haptics:

High-definition haptics: Feel the difference! （英語、slyt483.pdf、1.4 MB）

詳細

Haptics:

Touch feedback that really moves you（英語、slyt418.pdf、462 KB）

詳細

Haptics：

Solutions for ERM and LRA Actuators (英語、sszb151.pdf、1.80 MB)

詳細

ツールとリソース

ビデオ

ハプティクス・アクチュエータ

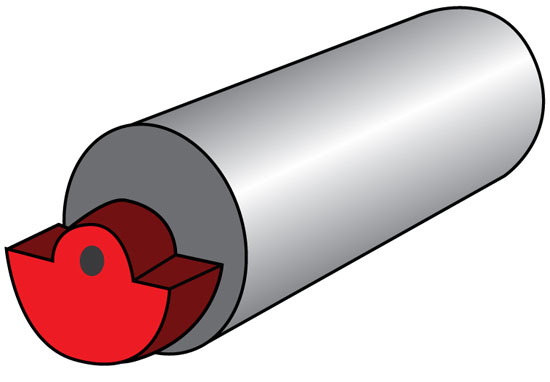

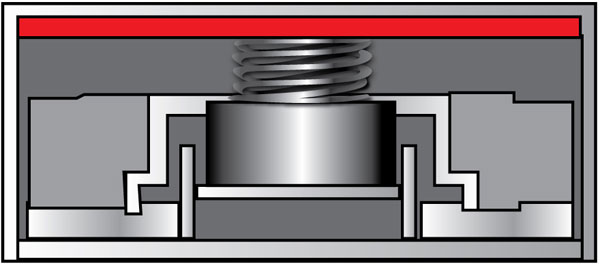

TI は、偏心モータ型（ERM）のほか、最近急速に普及が進んでいるリニア・バイブレータ型（LRA）や最先端ソリューションであるピエゾ・アクチュエータ型など、さまざまなハプティクス・アクチュエータ技術向けに包括的なドライバ製品ラインナップを提供しています。また、ディスクリート・ソリューションだけでなく、さまざまなタッチ・スクリーン・コントローラ・アプリケーション向けに、広範な集積型システム・ソリューションを用意しています。

	ERM	LRA	ピエゾ
モーション・タイプ	回転	リニア	リニア
高品位ハプティクス	不可	不可	可
電源	良	最良	より良
ローカライズド・ハプティクス	不可	不可	可
全デバイス・ハプティクス	可	可	可
駆動電圧	2.5V ～ 5.5V（ピーク）	2V（RMS）	50V ～ 200V（ピーク・ツー・ピーク）
応答時間	40 ～ 80ms	20 ～ 30ms	<<1ms
ハプティクス・ドライバ	DRV8601、DRV2603、 DRV2604、DRV2605	DRV8601、DRV2603、 DRV2604、DRV2605	DRV8662、DRV2665、DRV2667
