UCC256301
この製品はすでに市場にリリースされており、ご購入できます。 一部の製品は、より新しい代替品を使用できる可能性があります。
高電圧スタートアップ機能搭載、超低スタンバイ消費電 力を可能にするワイド入力電圧範囲(Vin)LLC 共振コントローラ



モデル (1)

タイトル カテゴリ 種類 日付
UCC256301 SIMPLIS Model SIMPLIS Model ZIP 2017年 8月 18日

設計キット&評価モジュール (1)

内容 型番 ソフトウェア/ツール・タイプ
UCC256301 LLC 評価モジュール UCC25630-1EVM-291 評価モジュールと評価ボード

リファレンス・デザイン

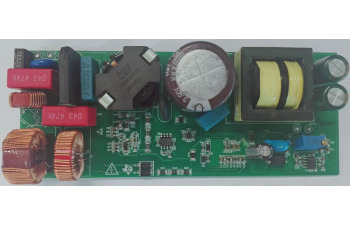

CC/CV(定電流/低電圧)、ピーク効率 94%、公称 150W、ピーク 240W、産業用 AC/DC 電源のリファレンス・デザイン

TIDA-010038 は 230VAC 入力時に 24V DC、公称 150W、240W ピーク出力を供給する小型高効率のリファレンス・デザインで、産業用 AC/DC 電源に最適です。この回路は UCC28056 をベースとするフロントエンド遷移モード(TrM)力率補正(PFC)回路と、その後段の UCC256301 ベース絶縁型 DC/DC コンバータ向け高性能 LLC 段で形成されています。高効率へのニーズに対応するため、UCC24624 により同期整流を実現しています。このリファレンス・デザインでは、無負荷時の消費電力要件を満たすための補助電源の追加は不要です。94% のピーク効率を実現し、強制冷却不要でシステムを動作させることができます。定電流(CC)と定電圧(CV)両方の帰還ループを使用しており、バッテリ・チャージャ・アプリケーションに最適です。

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

ソフトウェア (1)

UCC25630x Design Calculator  (ZIP 358 KB )    2017年 11月 27日    (英語)
New!
WEBENCH® Power Designer is now even easier to use. Try it now.

WEBENCH® Designer UCC256301

Output Rectifier
  Min   Max Range
Vin  V
Vout  V
Iout  A
Ambient Temp  °C -40 to 150°C
