UCC28880 (供給中) 700V、100mA 低静止時電流オフライン・コンバータ



モデル (3)

タイトル カテゴリ 種類 日付
UCC28880 PSpice Transient Model PSpice Model ZIP 2016年 6月 6日
UCC28880 TINA-TI Transient Spice Model TINA-TI Spice Model ZIP 2015年 7月 17日
UCC28880 TINA-TI Reference Design TINA-TI Reference Design TSC 2015年 7月 17日

設計キット&評価モジュール (3)

内容 型番 ソフトウェア/ツール・タイプ
UCC28880 ハイサイド降圧、評価モジュール UCC28880EVM-616 評価モジュールと評価ボード
UCC28880 ローサイド降圧、評価モジュール UCC28880EVM-615 評価モジュールと評価ボード
UCC28911 評価モジュール UCC28911EVM-718 評価モジュールと評価ボード

リファレンス・デザイン

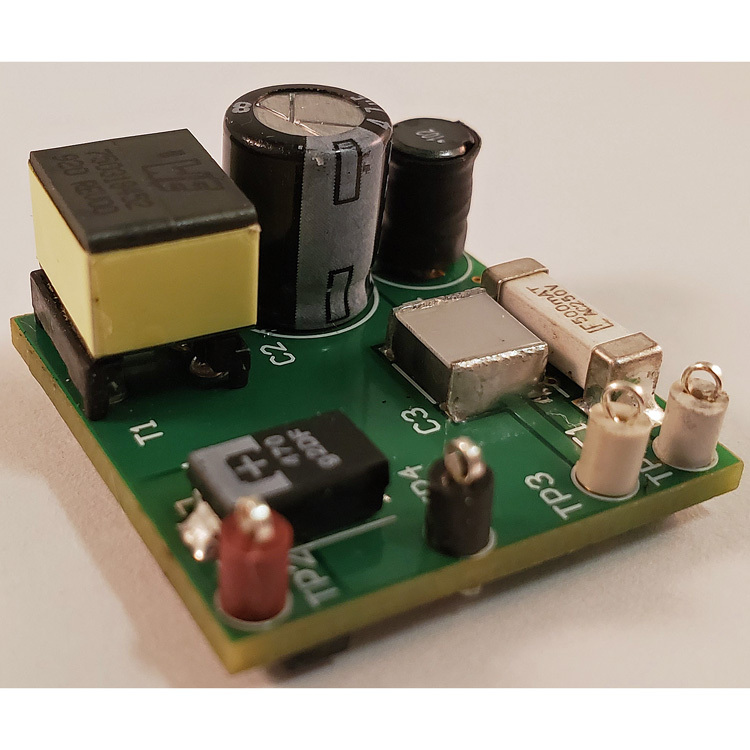

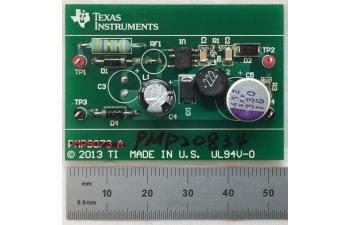

Ultra-small, 3W, non-isolated flyback reference design

This reference design is a non-isolated flyback topology that takes a universal AC input (90 VAC to 275 VAC) and outputs 5 V at 550mA. The design is an ultra-small form factor and uses a custom transformer.

リファレンス・デザインの使用許可、知的財産権、免責事項に関する重要なお知らせを表示。

概要 Part Number 会社名 ツール・タイプ
ユニバーサル AC 入力、5V/500mA DC 出力非絶縁フライバック・コンバータ、リファレンス・デザイン PMP10175 Texas Instruments リファレンス・デザイン
低消費電力、オフライン降圧は、ユニバーサル・ラインから、固定電圧 13V@120mA を供給します PMP8550 Texas Instruments リファレンス・デザイン

ソフトウェア (1)

UCC28880 Design Calculator  (ZIP 195 KB )    2018年 1月 5日    (英語)

WEBENCH® Designer UCC28880

AC 周波数  60 Hz  50 Hz
  最小   最大 範囲
VinRMS  V 30.0 to 425.0V
出力電圧  V 1.02 to 25V
負荷電流  A ≤ 0.1A
周囲温度  °C -40 to 125°C
